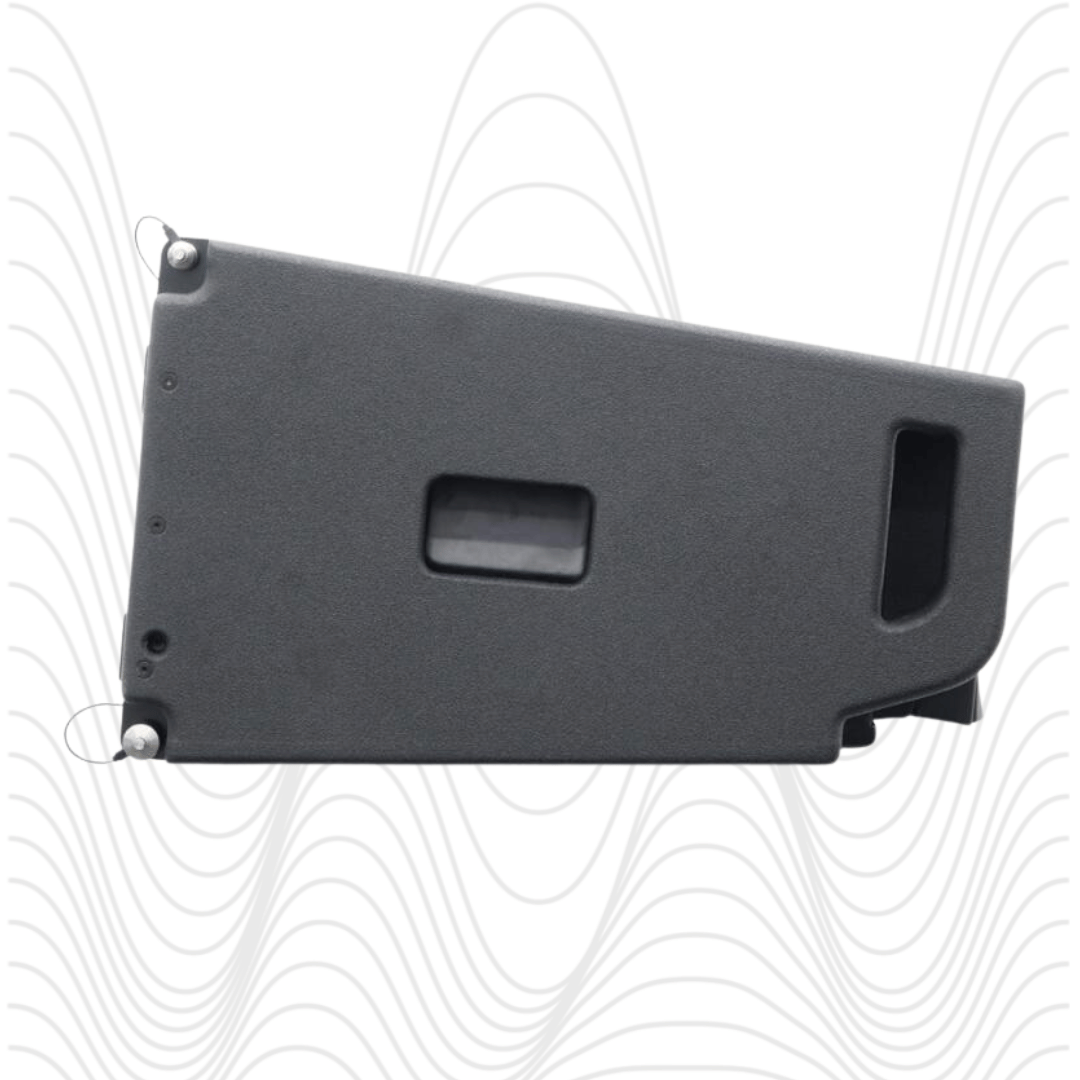

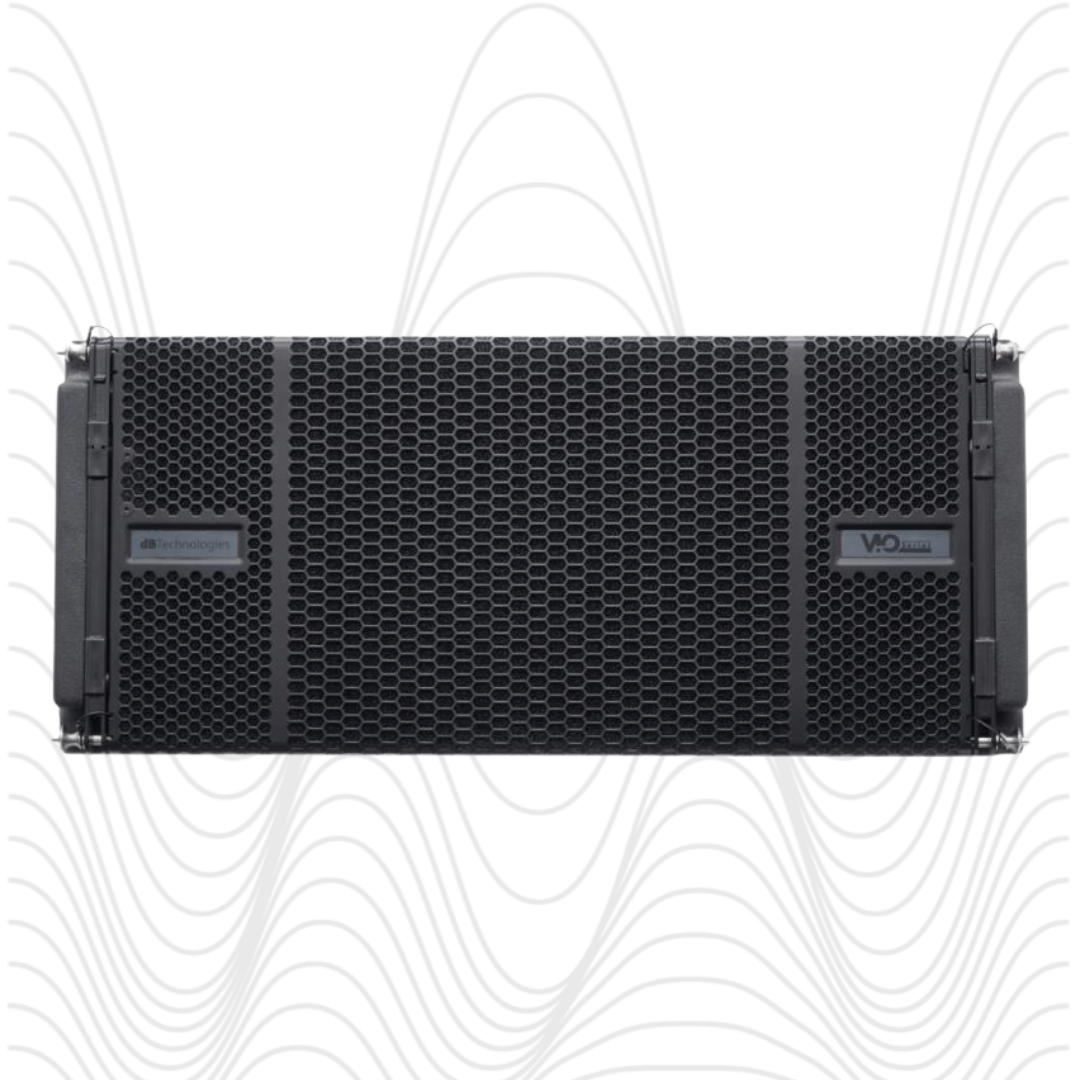

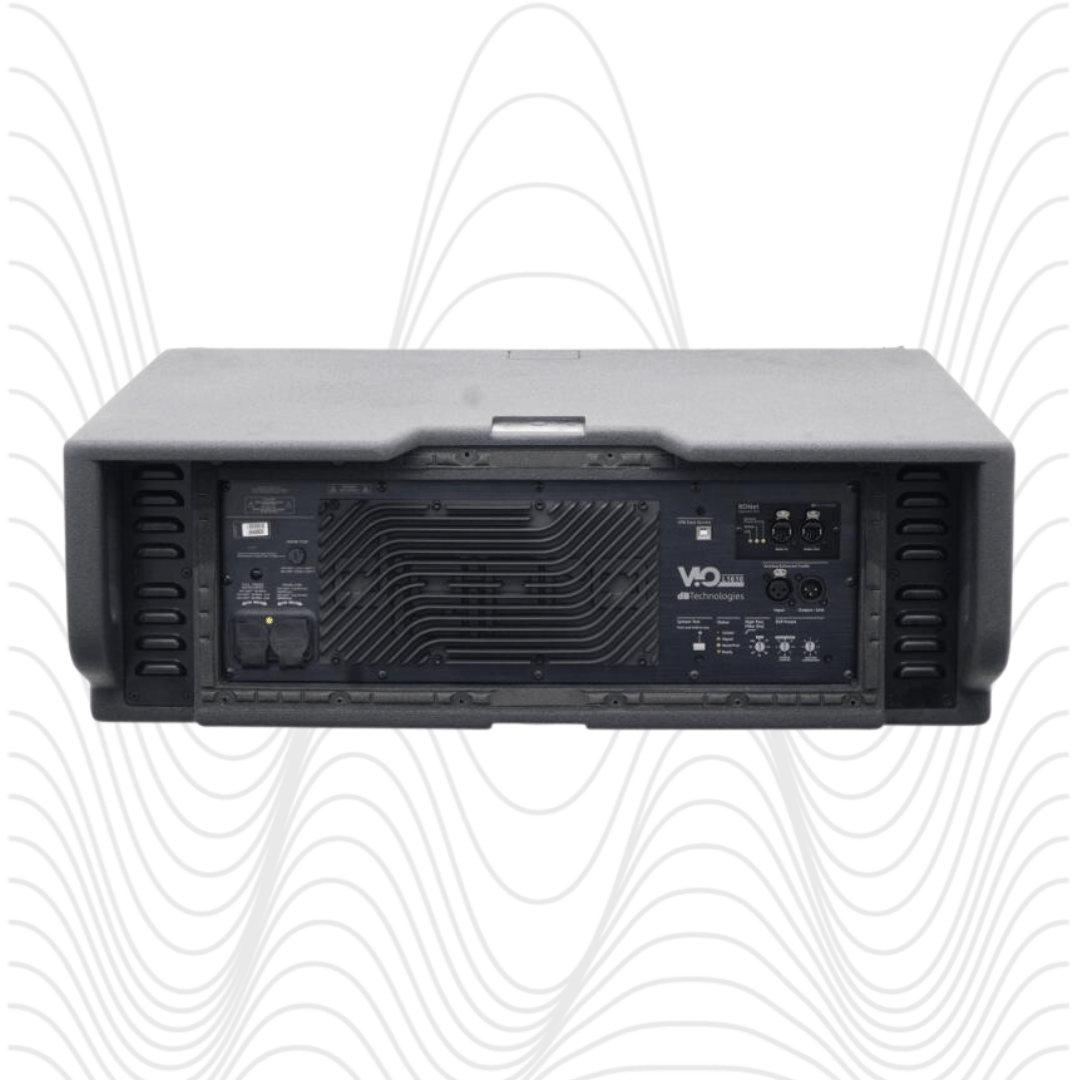

DB Technologies VIO L1610 Modulo Activo Line Array

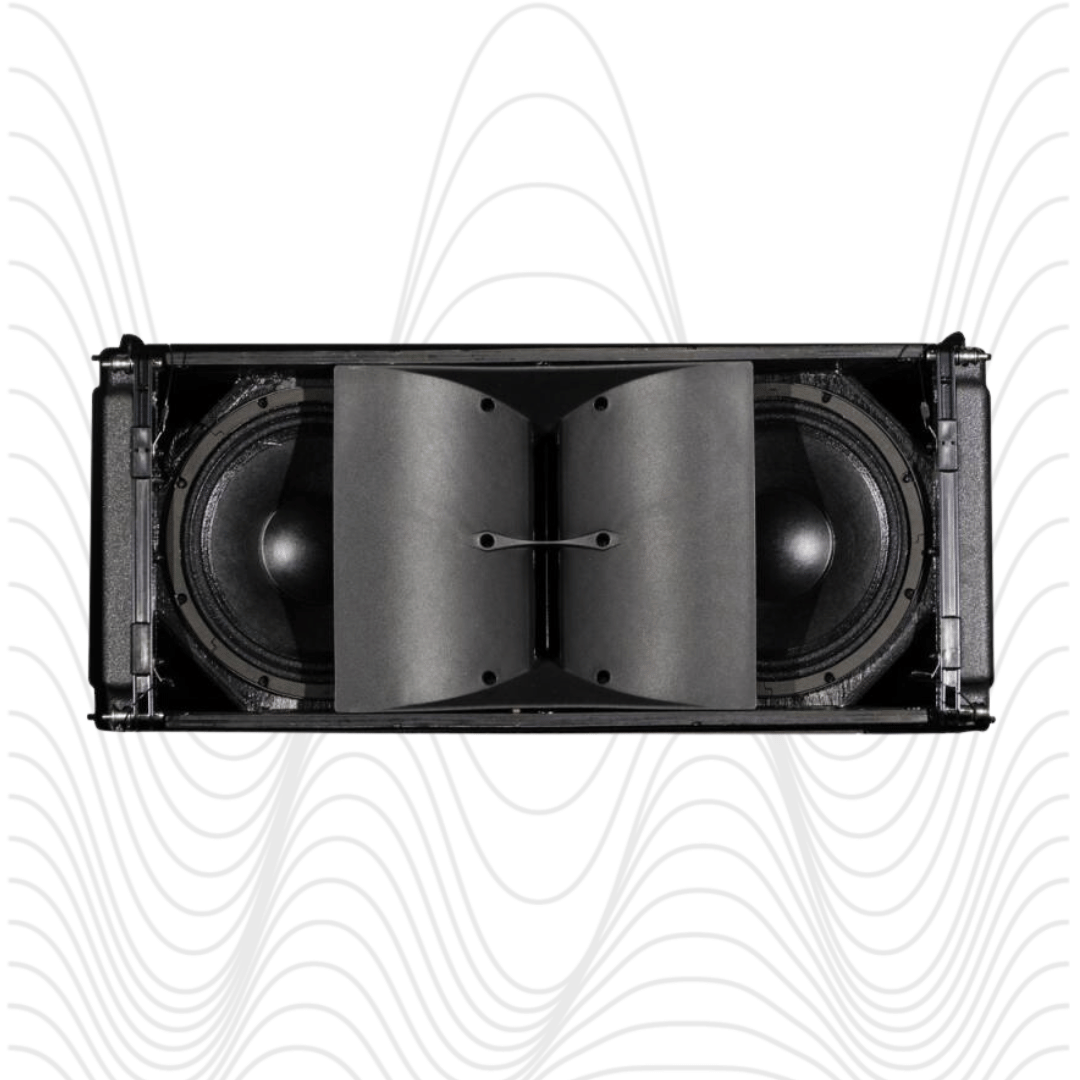

El VIO L1610 es un sistema lineal de tres vías, provisto en su totalidad de componentes de neodimio 2 woofers de 10″, los cuales proporcionan una reproducción extendida del rango de bajas frecuencias, que a su vez interactúan con un componente coaxial de neodimio(4″ v.c./2.5″ v.c. de medias y altas frecuencias respectivamente), montado en una guía de onda de diseño exclusivo. Este diseño acústico coaxial simétrico, favorece una reproducción transitoria más precisa, lo que le permite al VIO L1610 ofrecer un rendimiento de audio mas detallado y homogéneo. De hecho, el diseño de la guía de onda permite una reproducción extendida de la gama baja del rango de medias frecuencias, evitando el uso de acopladores de fase para los componentes de 10″, lo cual incrementa el rango operativo del sistema.

• Al igual que cualquier miembro de la familia VIO, el VIO L1610 ha sido diseñado teniendo en consideración su compatibilidad con otros miembros de la serie.
• Aunque el notable rendimiento del VIO L1610 le permite ser un sistema principal potente y compacto por sí solo, tanto su diseño acústico y mecánico le dan la posibilidad de ser un complemento perfecto para la cobertura cercana de grandes configuraciones de sistemas VIO L212.
• El módulo de amplificación Digipro G4 del VIO L1610, cuenta con un puerto modular para tarjetas de expansión: por defecto, él VIO L1610 está equipado con una tarjeta RD-Net dBTechnologies para control remoto y monitoreo en tiempo real a través del programa Aurora Net. Sin embargo, el sistema esta listo para ser actualizado al protocolo Audinate Dante™ de transmisión de audio digital, manteniendo todas las prestaciones de control en tiempo real. Como complemento para la configuración de la red, cada VIO L1610 incorpora un sensor de comunicación de campo cercano (NFC™) y un LED frontal, que pueden ser utilizados para identificar cada modulo y visualizarlo en el programa de control remoto Aurora Net.
• Cada unidad acústica VIO L1610 está alimentada por un módulo de amplificación Digipro G4® Clase-D con 1600 Watts RMS junto a las prestaciones más importantes incluidas en la tecnología de los amplificadores de dBTechnologies.
• El sistema aprovecha un procesamiento único de baja latencia resultante de su potente DSP con filtros FIR de fase lineal.
• Los controles integrados (2 seleccionadores rotativos) permiten preselecciones en el DSP para el acoplamiento de altavoces y la compensación de altas frecuencias.
• El amplificador también permite al usuario realizar una comprobación de componentes electrónicos y transductores antes, durante y después del uso: un test del sistema tan útil, que garantiza el control en tiempo real sobre el estado de todo el PA y su confiabilidad, requerido en los entornos mas exigentes de conciertos y giras
• Él VIO L1610 incluye el característico sistema de volado de 3 puntos de la serie VIO, que permite una configuración sencilla y rápida del sistema.
• Los 2 acoples frontales conectan fácilmente los módulos. La mecánica trasera de volado está equipada con un acople en forma de anillo que permite al usuario establecer los ángulos de separación relativos que van de 1° a 10°, gracias a un solo pin. Los ángulos de separación se pueden configurar directamente en el carro de transporte dedicado DT-VIOL210L que puede llevar hasta 4 módulos. Al levantar el arreglo, la mecánica bloqueará automáticamente los ángulos pre-establecidos sin necesidad de levantar manualmente el peso de cada módulo. El marco de volado DRK-210 permite realizar el volado de una manera sencilla.

Datos tecnicos y acusticos

• Tipo de altavoz: Módulo de arreglo en línea activo simétrico de 3 vías
• Ancho de banda utilizable [-10 dB]: 56Hz – 20KHz
• Respuesta de frecuencia [-6dB]: 60Hz-17KHZ
• SPL máx.: 141dB
• MF/HF (coaxial): Salida 1×1.4″
• Bobina de voz MF: 4″
• Bobina de voz HF: 2.5
• Tipo MF/HF: neodimio
• LF: 2×10″
• Bobina de voz LF: 2.5″
• Tipo LF: neodimio
• Directividad horizontal: 100º
• Directividad Vertical: depende del tamaño y la configuración de la matriz

Amplificador

• Tecnología de amplificador: Gama completa Digipro G4
• Clase de amplificador: Clase-D
• RMS de potencia: 1600W
• Potencia Peak: 3200W
• Enfriamiento: convección pasiva + ventilador interno
• Fuente de alimentación: SMPS de rango completo con PFC (100V~-240V~, 50-60Hz)
• Tecnología de preamplificador: Entrada de audio flotante con aislamiento óptico digital

Procesador

• DSP: Procesador de audio de 32 bits 96 KHz
• Conversor AD/DA: 24 bits / 96 KHz
• Limitador: Peak activo dual, RMS, térmico
• Advanced DSP Funciones: Filtros FIR de fase lineal, prueba manual, prueba de impedancia en tiempo real
• Frecuencia de cruce: 500 Hz – 3300 Hz

Seccion de entrada

• Entrada de señal: 1xXLR hembra, Bal.
• Salida de señal: 1xXLR macho, Bal.
• Red: Tarjeta RDNet (1x RJ45 IN 1x Enlace RJ45)
• Tarjeta Dante (Opcional)
• Toma de corriente: 1xPowerCon TRUE1 ENTRADA
• 1xPowerCon TRUE: 1 Salida
• Control S1 acoplamiento de altavoz (7 presintonías)
• 1 codificador rotatorio de filtro de paso alto (8 presintonías)
• 1 compensación de HF (8 presintonías)
• 1 botón de prueba del sistema
• Tecnologías: NFC y sistema de identificación LED frontal
• SMPS resistente a 380 V
• IPOS Secuencia de encendido inteligente Preamplificador flotante optoaislado
• Prueba del sistema
• Inclinómetro
• FIR Filtros Fir
• Ranura para tarjeta de expansión
• Puerto de datos USB
• SMPS con PFC

Mecanica

• Alojamiento: Contrachapado multiplex
• pintado con poliurea
• Manijas: 1x lado, 2 en la parte posterior
• Cubierta de lluvia: Caucho magnético (incluido)
• Puntos de montaje: Hardware de rigging de 3 puntos integrado
• Ancho: 720 mm
• Altura: 320 mm
• Profundidad: 520 mm
• Peso: 31,3 kgs
